توان HP;KW

توانهایی که در کاتولوگ گیربکس صنعتی و گیربکس حلزونی ذکر می شوند ، توان ورودی گیربکس هستند و توان خروجی به صورت زیر محاسبه می شود :

گشتاور خروجی M2

مقادير M2 نیز که در کاتالوگ گیربکس صنعتی مشخص شده اند، واقعی می باشند زیرا بازده گیربکس در محاسبه آنها در نظر گرفته شده است . این مقادیر باید مساوی یا بیشتر از گشتاور نیروی مورد نیاز برای کار ماشین باشد .

ضریب کارs.f.

چون گیربکس ها اغلب تحت بار متغیر کار می کنند، بهتر است گیربکسی را انتخاب کنید که ضريب آن مناسب باشد. ( ضریب کار) . این ضريب به ما امکان انتخاب گیربکس با مشخصات مناسب جهت نوع کار مورد نیاز را می دهد ، برای کسب اطلاعات بیشتر در مورد ضریب کار گیربکس میتوانید به مقاله انتخاب گیربکس NMRV موجود در بخش اخبار مقالات سایت مراجعه کنید.

نسبت تبدیل i

این نسبت یک مشخصه فنی گیربکس بوده و از فرمول زیر تعیین می گردد :

در گیربکس های مارپیچی و گیربکس حلزونی ، معمولا نسبت های نشان داده شده گرد شده اند. برای اطلاع از مقادير دقيق دور خروجی و نسبت تبدیل با کارشناسان فروش سایت کالا صنعتی در تماس باشید.

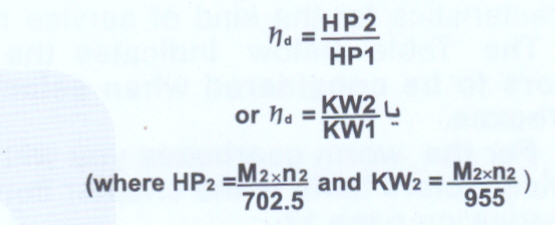

بازده گیربکس

بازده گیربکس از فرمول زیر محاسبه می شود :

بازده گیربکس

بازده گیربکس از فرمول زیر محاسبه می شود :

درجه حرارت ، نوع ماده روغن کاری ، دور، مشخصات گیربکس ، … بر بازده اثر می گذارند ، بنابراین در محاسبه گشتاور نیرو M2، از بازده ضمن کار استفاده شده است.

به صورت کلی برای انتخاب درست گیربکس صنعتی لازم است که اطلاعات زیر را داشته باشیم :

نوع ماشینی که گیربکس برای آن انتخاب شده

دمای محیط

شرايط محيط ( گردوخاکی ،رطوبتی ، یخ زده ، استوایی و …)

الکتروموتور ( نوع و مشخصات )

نوع انتقال بین موتور و گیربکس ( مستقیم ، از طريق کوپلینگ ، کلاچ ، واریاتور)

آرایش محورها (درصورت نیاز به تغییر جهت نیرو میتوان از گیربکس حلزونی یا گیربکس NMRV استفاده کرده )

مقدار بار شعاعی ویا پیشران و علل آن

پس از کسب اطلاعات لازم جهت انتخاب گیربکس ، می توان گیربکس صنعتی را از جداول مشخصات گیربکس صنعتی موجود در کاتالوگ گیربکس صنعتی ، بانک کاتالوگ ساید انتخاب کرد . در این جدول ،KW1 ; HP1 ; M2 براساس ۱ = s.f. محاسبه شده اند . اگر گشتاور نیرو M يا توان KW ( یا HP ) مورد نیاز ، معلوم باشد ، به ازای مقدار زیر می توان گیربکس را انتخاب کرد.

که  بازده گیربکس است .

بیشتربخوانید: اطلاعات لازم برای انتخاب گیربکس صنعتی(بخش اول)

معمولا باید از نصب موتورهایی با توان بالاتر از مقدار مورد نیاز پرهیز کرد زیرا شوک و تنش هایی ایجاد می کنند که عمر گیربکس صنعتی وسایر اجزاء را کوتاه می سازند ، چون طراحی بر طبق مقدار توانی که ماشین جذب می کند انجام گرفته ، نه بر اساس توان موتور نصب شده . همچنین در صورتی که موتوری با توانی بیشتر از توان مورد نیاز انتخاب گردد ، انرژی بیشتری مصرف می شود در نتیجه ، هزینه بیشتری مصرف میگردد و تجهیزات برقی مصرفی نیز گرانتر می شود .به شرطی می توانید از موتور بزرگتر استفاده کنید که مطمئن باشید که سیستم فقط برای شرایط کار ویژه ( مثلا وقتی تعداد اتصالها زیاد است ) مورد استفاده قرار می گیرد .

گیربکس صنعتی می توانند بیش بار ۱۰۰٪ گشتاور نیروی اسمی خود را تحمل کنند به شرطی که تعداد اتصالها محدود باشد. اگر تعداد اتصال ها نیز زیاد باشد باید گیربکسی انتخاب شود که گشتاور نیروی آن M برابر ۵۰٪ بیش بار ضرب در ضریب کار مناسب باشد.
